모터용 코일 권선기

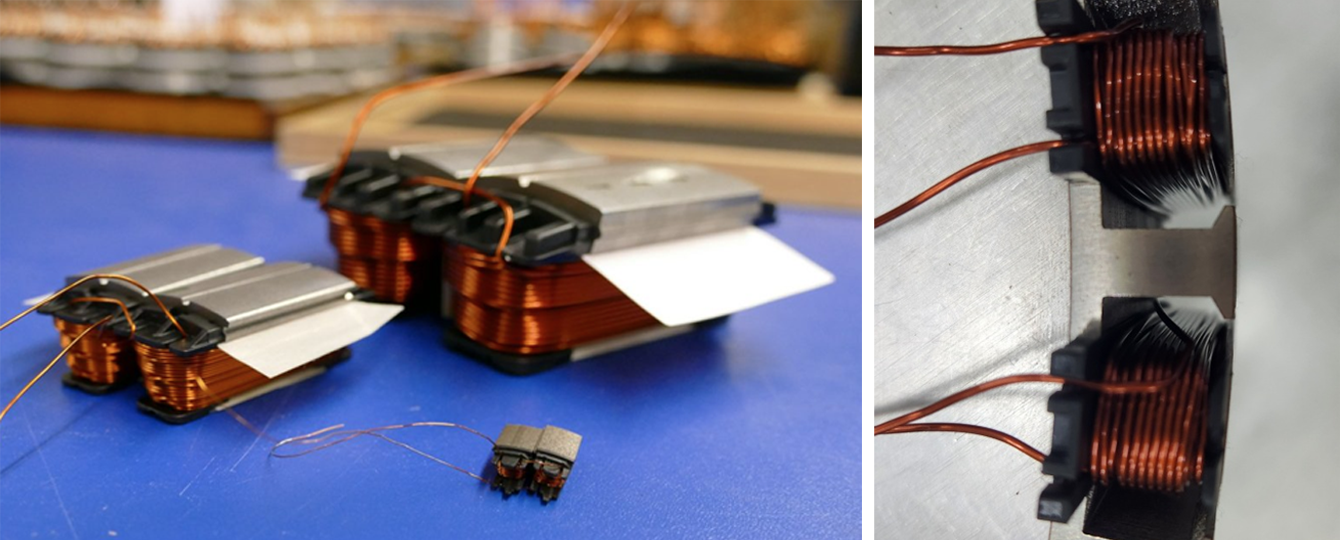

본 설비는 분할 코어 및 아웃터 권선시 사용하는 권선기 입니다.
권선 방식은 노즐 방식과 플라이 휠 타입 권선 가능합니다.
환선 코일 정렬 권선 및 평각 코일 권선 모두 가능합니다.

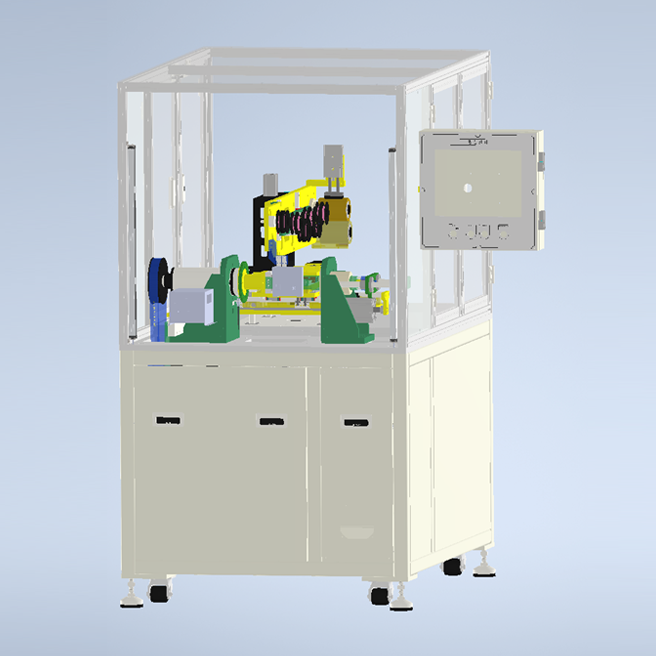

장비명 : 아웃터 모터 코일 권선기

POWER SUPPLY : 220VAC / 30A, 60Hz, 3Phase

AIR SUPPLY
1) 1차 공기압: 6 kgf/㎠ 1개
2) 장비 내 제어 공기압 : 4~6 kgf/㎠
3) 에어 소요량 : 600 l/min
4) 에어 접속경 : Φ10(외경)

장비 CONTROLLER : LS PLC

장비 크기 : 1850(H) x 1800(L) x 900(W)

장비 중량 : ABOUT 550Kg
SERVO : 4축 제어
