인덕션 코일 권선기

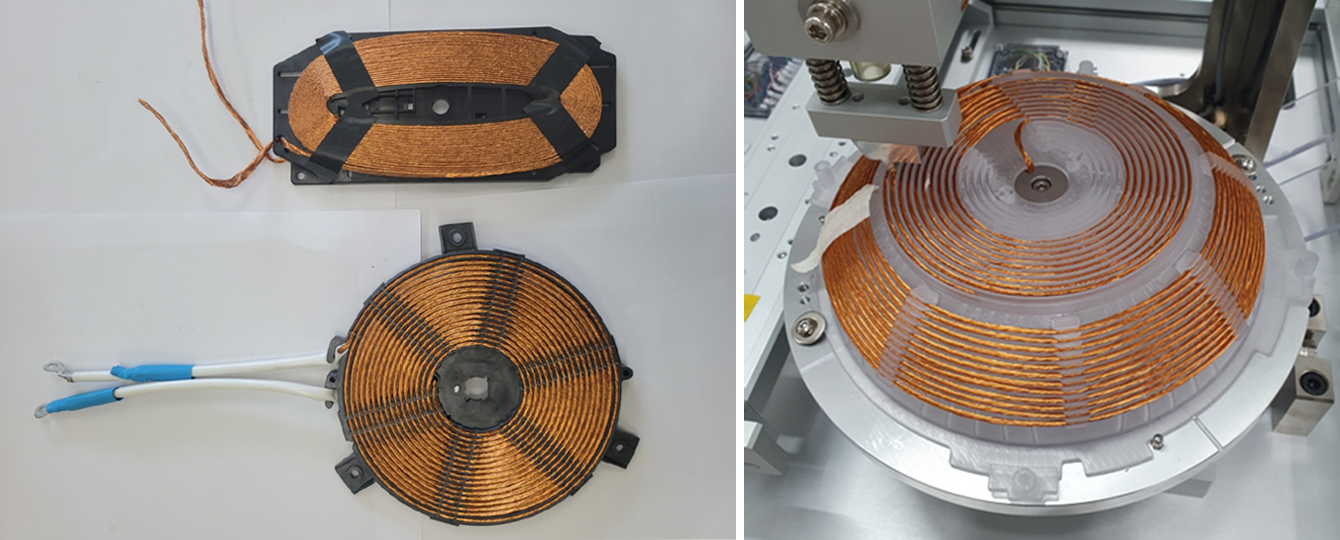

본 설비는 인덕션 코일 전용 권선기로 릿지 와이어를 사용하여 평면 또는 곡면에 권선하는 설비 입니다.
작업자가 보빈을 셋팅하고, 시작선을 고정하면 권선 완료 후 자동 컷팅하는 장치 입니다.

장비명 : 인덕션 코일 권선기

POWER SUPPLY : 220VAC / 30A, 60Hz, 3Phase

AIR SUPPLY
1) 1차 공기압: 6 kgf/㎠ 1개
2) 장비 내 제어 공기압 : 4~6 kgf/㎠
3) 에어 소요량 : 600 l/min
4) 에어 접속경 : Φ10(외경)

장비 CONTROLLER : LS PLC

장비 크기 : 1900(H) x 1600(L) x 900(W)

장비 중량 : ABOUT 550Kg
SERVO : 3축 제어
