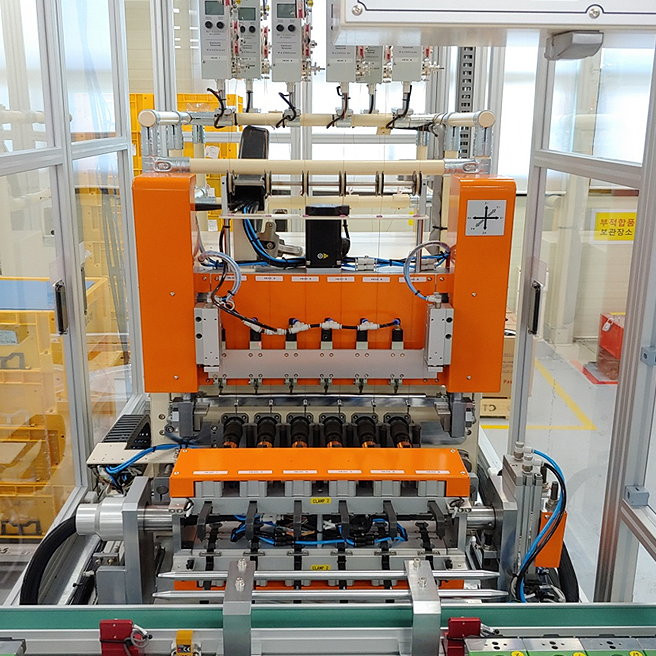

스핀들 권선기

본 설비는 BOBBIN에 COIL WINDIING을 하기 위한 장비로서 컨베어로 투입되는 COLLET을 INDEX UNIT로 자동 LOADING 및 UNLOADING을 무인화 하는 자동화 SYSTEM으로서 작업자의 효율적인 조작성, 기능성 및 생산성에 역점을 두고 설계 단계부터 최대한 고려를 하였습니다.
컨베어 연결로 전,후 공정 자동화가 가능합니다.

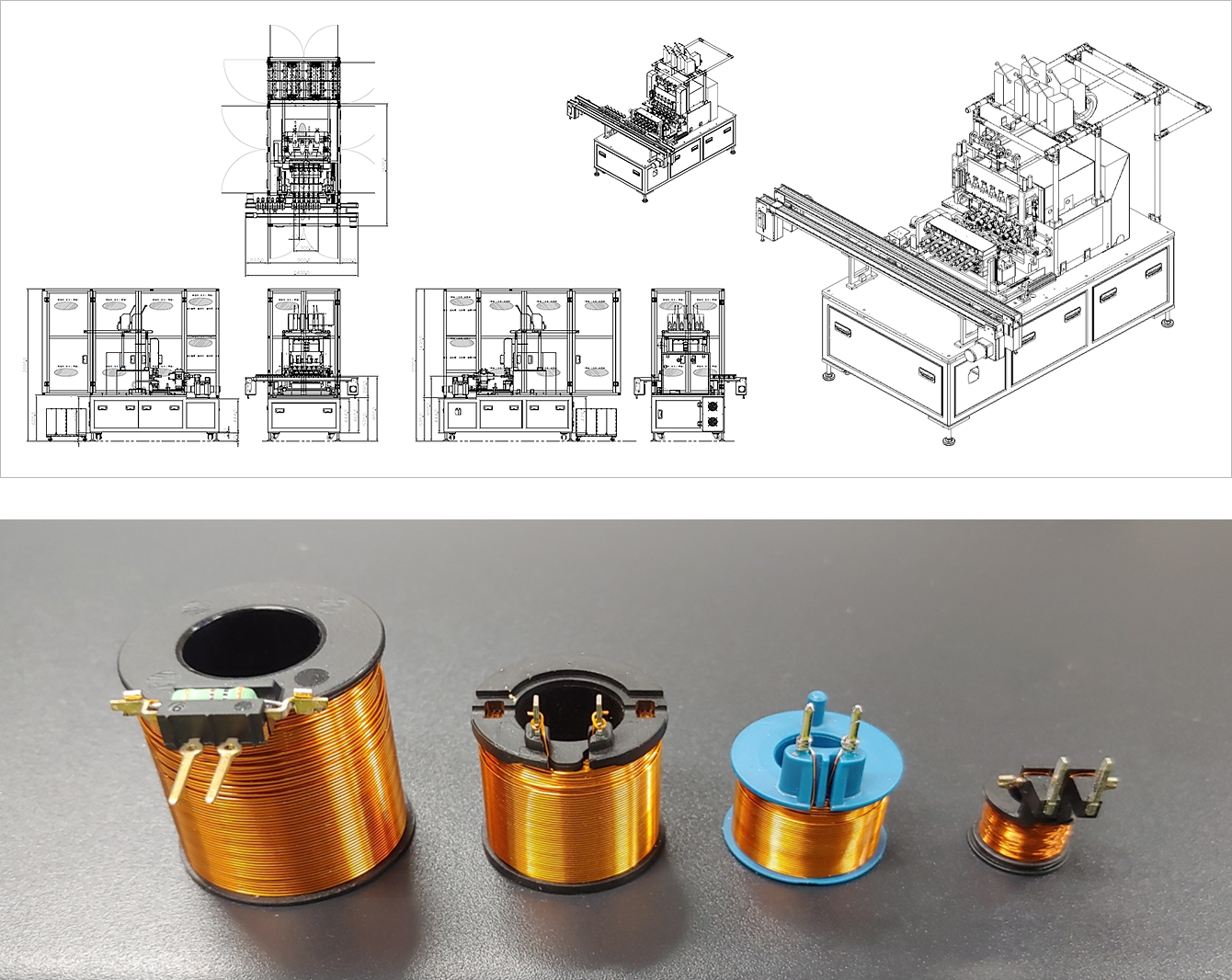

장비명 : COIL WINDING SYSTEM

POWER SUPPLY : 220VAC / 30A, 60Hz, 3Phase

AIR SUPPLY
1) 1차 공기압: 6 kgf/㎠ 1개
2) 장비 내 제어 공기압 : 4~6 kgf/㎠
3) 에어 소요량 : 600 l/min
4) 에어 접속경 : Φ10(외경)

장비 CONTROLLER : MOTION CONTROLLER

장비 크기 : 2000(H) x 2200(L) x 900(W)

장비 중량 : ABOUT 850Kg
스핀들 축수 : 2,4,6,8축
텐션기(옵션) : 기계텐션기, 전기 텐션기, SERVO 텐션기
