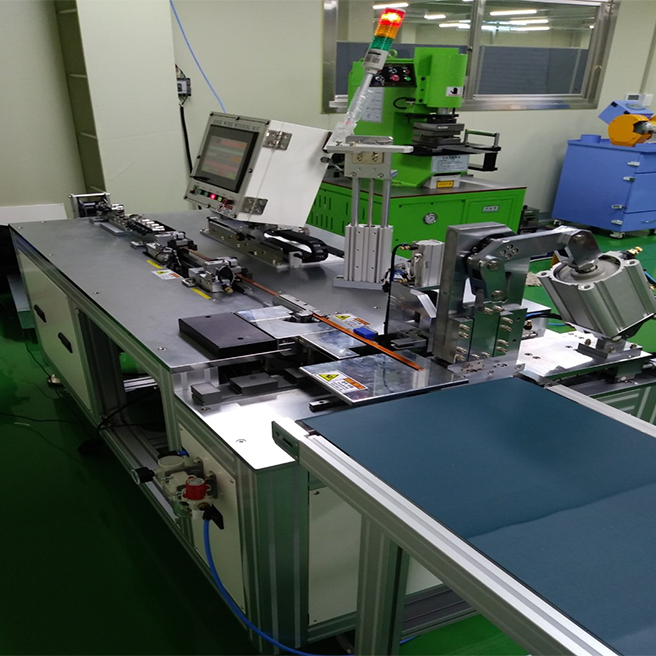

엣지코일 권선기

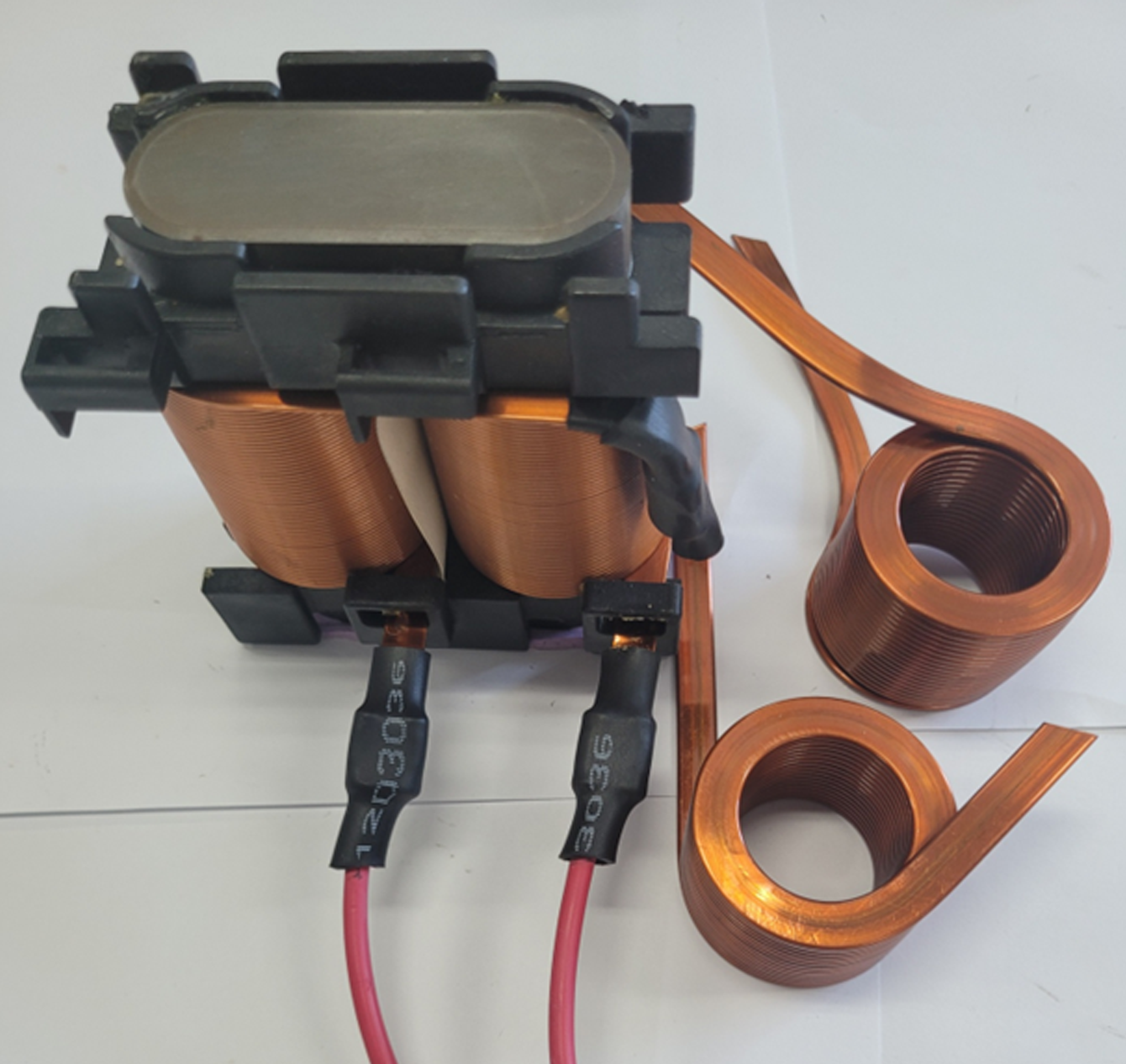

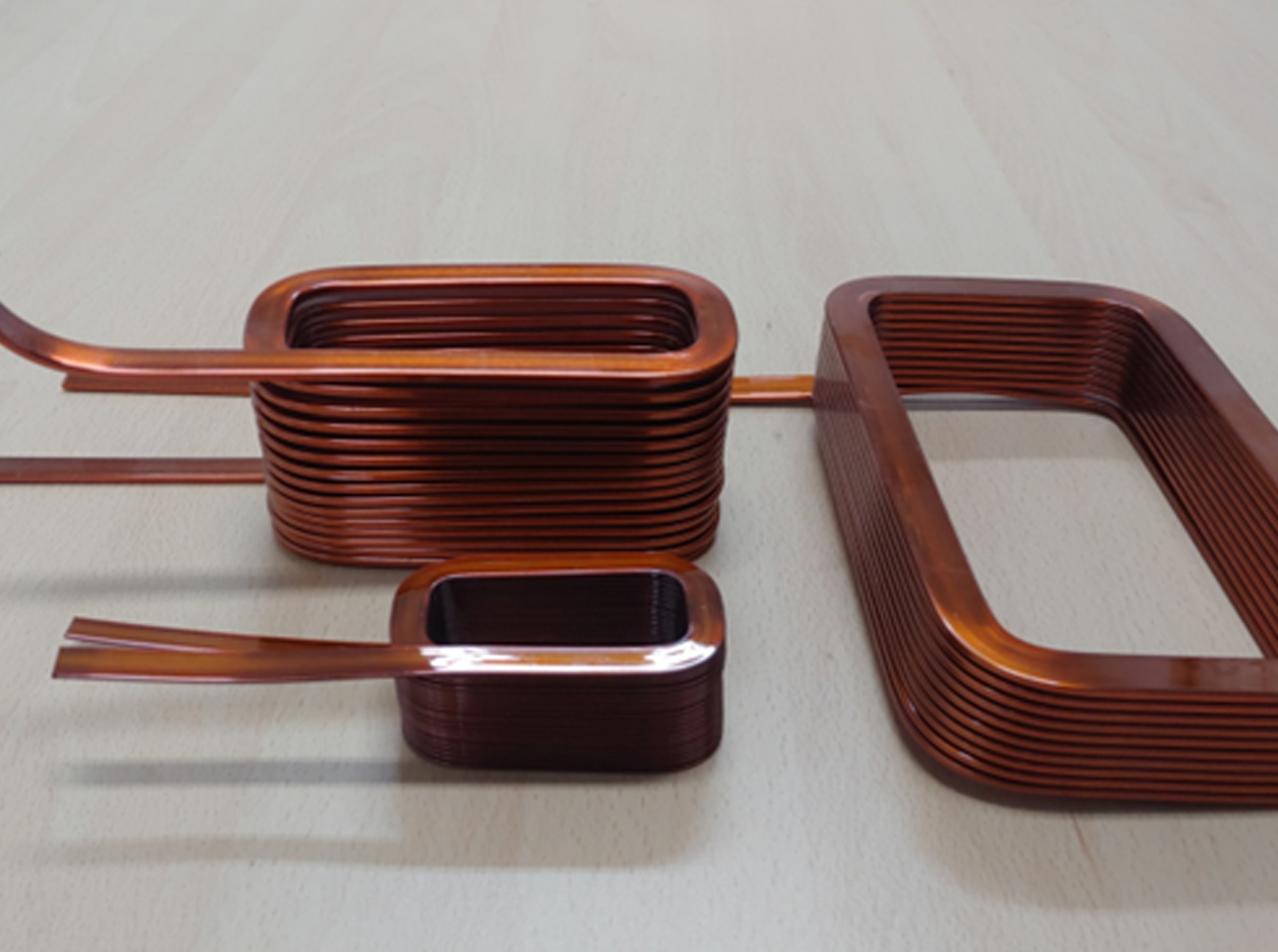

본 설비는 주로 리액터 코일 및 자동차 부품 등의 폴리아미드 평각동선 권선에 대응한 권선 장비이다. 당사만의 권선 KNOW-HOW로 고객의 요구하는 사이즈의 자유로운 변경이 가능하고, 스크래치 없는 권선이 가능합니다.
또한 코일 로딩 및 자동컷팅 컨베어 설치하여 자동화로 작업 인원을 최소화 하였습니다.

장비명 : 평각코일 권선기

POWER SUPPLY : 220VAC / 30A, 60Hz, 3Phase(고객 사양에 대응 가능)

AIR SUPPLY
1) 1차 공기압: 6 kgf/㎠
2) 장비 내 제어 공기압 : 4~6 kgf/㎠
3) 에어 소요량 : 600 l/min
4) 에어 접속경 : Φ12(외경)

장비 CONTROLLER : SERVO 2축 제어

장비 크기 : 1400(H) x 1800(L) x 1600(W)

장비 중량 : ABOUT 850Kg

컨베어 구성 : 600(폭) x 1600(길이) 고객 사양에 대응 가능
